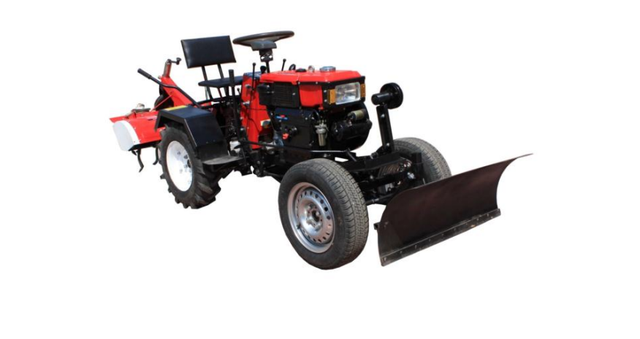

переобладнання мотоблока в мінітрактор

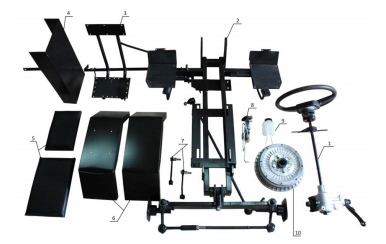

В цьому розділі хочемо розповісти Вам як переробити в домашніх умовах мотоблок в мінітрактор, і так почнемо з базової моделі кіт набору;

Базова

1. Рульове
2. Рама
3. Основа сидіння
4. Захист
5. Спинка і сидіння
6. Крила
7. Важелі вимикання блокування півосі
8. Гальмівний циліндр
9. Ємність для гальмівної рідини
10. Гальмівний барабан з опорним диском
Вага комплекту – 81,6 кг

почнемо з того що:

1. Ущільнити герметиком гумову пробку на
коробці передач

2. Зняти праве колесо разом з маточиною
3. Встановити опорний диск з гальмівними
колодками, використовуючи болти з внутрішнім
шестигранником (Рис. 2)

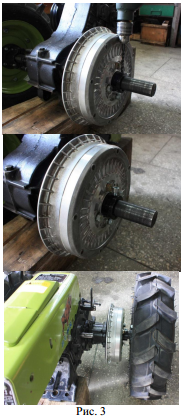

Потім встановити барабан. Відрегулювати зазор
між опорним диском і барабаном і засвердлити
отвір Ø 8 мм, глибиною 4 мм, в півосі для
стопорного гвинта. Встановити шпонку і маточину
колеса (Рис.3)

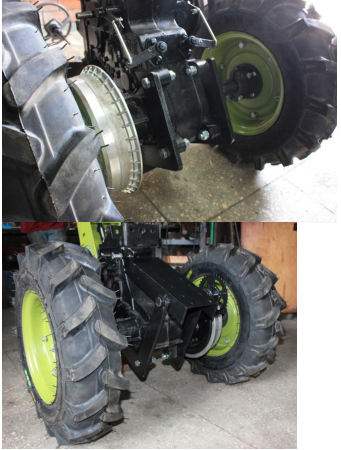

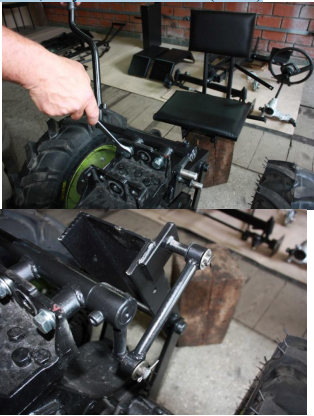

4. Встановити задній підьомний механізм, затягнути
болти до упору (Рис. 4)

рис 4

5. Встановити важіль заднього підйомного механізму з
тягою, тягу зашплинтовать (Рис.5)

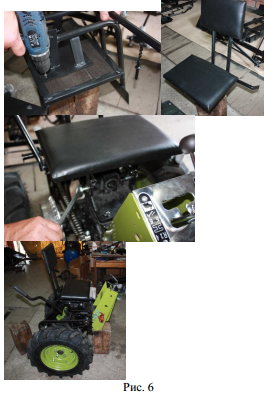

6. Зібрати сидіння за допомогою шуруповерта та
шурупів, та встановити його на коробку передач
(Рис. 6)

7. Встановити раму наживив болти і не затягуючи їх

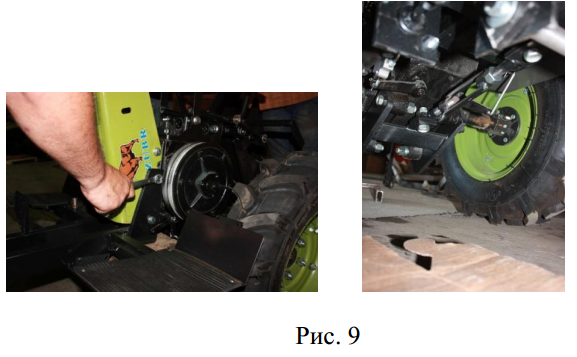

до кінця 8. Встановити передні колеса 9.Затягнути болти кріплення рами, прикріпити
талреп до рами і заднього підйомного механізму,
затягти (Рис. 9)

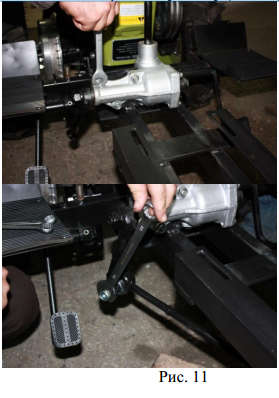

10. Укоротити і загнути важіль КПП (Рис. 10)11. Закріпити на рамі рульовий механізм і
під'єднати поздовжню тягу (Рис.11)

Прикрутити кронштейн рульової колонки до кожуха
КПП, попередньо просвердливши 2 отвори Діаметром 6,5 12. Встановити важелі вимикання блокування

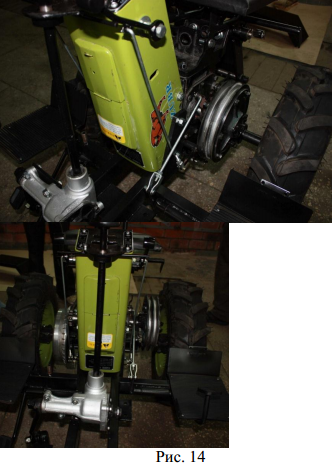

півосі (Рис. 13)13. Відкрутити і повернути шайбу-упор вижимного
підшипника на 1/3 проти годинникової стрілки.
Укоротити і загнути тяги зчеплення і важелів
вимикання блокування півосі (Рис.14)

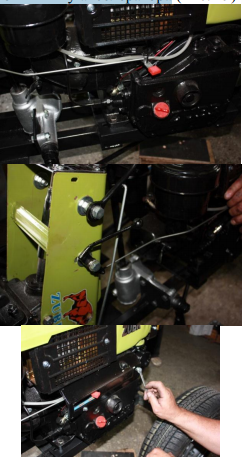

14. Надіти ремені і встановити захисний кожух15. Встановити головний гальмівний циліндр з
бачком. Залити рідину, прокачати гальма (Рис.
16. Встановити крила 17. Встановити двигун. Одягнути ремені і натягнути
їх зміщенням двигуна в бік передньої осі.
Затягнути 4 кріпильних болти 18. Встановити тягу акселератора

перед запуском двигуна і перевіркою готового мінітрактори обов'язково переконайтесь у правильності кріплень механізмів,а також ще раз підтягніть всі кріплення на болтах.
