установка роторної косарки

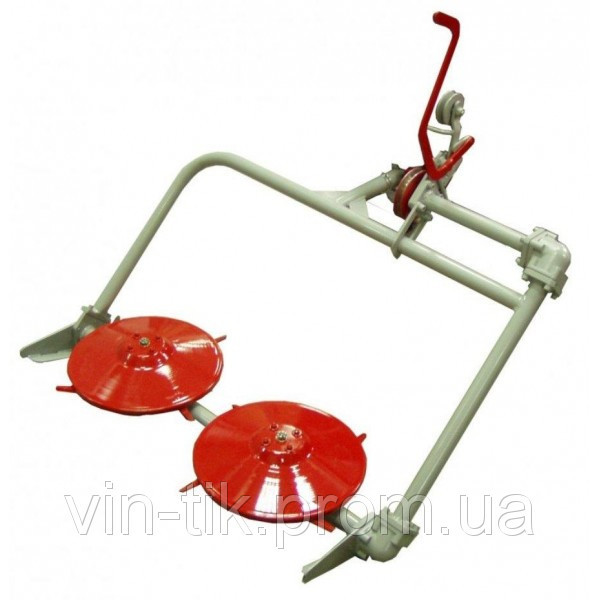

Комплект під роторну косарку

почнемо:1. Закріпити кронштейн для установки важеля
переднього підйомного механізму 2. Встановити важіль переднього підйомного
механізму

3. Встановити фіксатор важеля переднього
підйомного механізму (Рис. 22) 4. Встановити кулісу підйому переднього
механізму (Рис. 23)

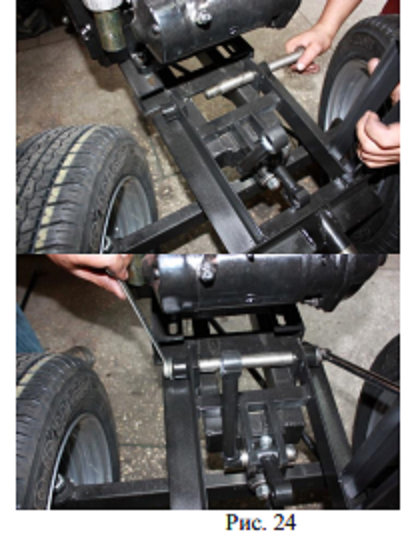

5. Встановити підьомний механізм косарки
роторної типу КР-01Б (Рис. 24)

6. З'єднати важіль і кулісу підйомного
механізму тягою

7. З'єднати кулісу і підьомний механізм
«сережкою» 8. Встановити натяжний шків на підйомний
механізм і натягнути ремінь (Рис.27)

перед початком роботи перевірити надійність закріплення механізмів!
